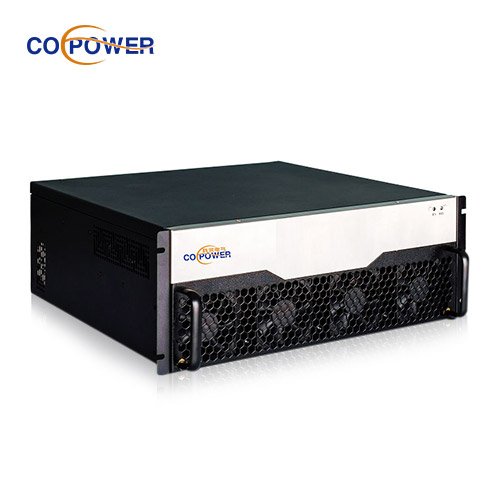

UPQC台区电能质量治理装置 无功补偿、稳压、三相电压电流不平衡治理

UPQC（Unified Power Quality Conditioner）台区电能质量治理装置是一种功能强大、综合性能优异的配电台区综合电能质量治理产品。以下是对UPQC台区电能质量治理装置的详细介绍：

一、主要功能

UPQC主要用于治理台区配变或线路末端的多种电能质量问题，包括供电电压过高或过低、三相电压及电流不平衡、功率因数低下、电流谐波含量大等。它能够通过综合调节，显著提升电力系统的运行效率和稳定性。

二、基本原理

UPQC主要由两部分组成：串联补偿单元和并联补偿单元。

1. 串联补偿单元：通过调节隔离变压器的副边电压，实现负载侧电压的调节与闭环控制。它主要用于保证负载侧电压稳定在设定值上，并解决电压波动、电压谐波超标、电压三相不平衡、功率因数低下等问题。
2. 并联补偿单元：主要用于解决负载侧电流的电能质量问题，如三相不平衡补偿、无功补偿和低次谐波补偿。通过输出补偿电流，它能够消除谐波电流和有功电流，从而改善电源经线路送到负载点的电流质量。

三、技术特点

1. “三合一”解决方案：UPQC集无功补偿、稳压、三相电压电流不平衡治理以及谐波治理（选配）于一体，提供全面的电能质量治理方案。
2. 结构简单，安装便捷：UPQC装置通常直接串接在台区综合配电柜出口和负荷之间，或者串接在配电网分支线路和负荷之间，具有结构简单、安装便捷的特点。
3. 高效滤波：部分品牌的UPQC装置具有高达98%的滤波效率，能够有效消除特征谐波，提升电能质量。
4. 智能控制：采用先进的控制技术，能够根据电网和负载的实时情况，自动调节补偿参数，实现动态治理。

四、应用场景

UPQC台区电能质量治理装置适用于以下场景：

1. 低压台区变压器出口存在两种及以上的电能质量问题时，对整个台区进行电能治理。
2. 低压分支供电半径长，分支线路存在两种及以上的电能质量问题时，对后级输电线路进行治理。
3. 中压10kV或35kV供电线路长，存在压降大、线损高、末端供电电压低等问题时，采用UPQC在中压线路中间或末端进行稳压和功率因数补偿。

综上所述，UPQC台区电能质量治理装置是一种高效、全面的电能质量治理方案，适用于多种电能质量问题的治理。在选购时，应综合考虑品牌、技术性能、价格和售后服务等因素，以确保选购到合适的产品。
